YY–UTM-01A यूनिवर्सल मटेरियल टेस्टिंग मशीन
यह मशीन धातु और अधात्विक पदार्थों (मिश्रित पदार्थों सहित) के तन्यता, संपीडन, बेंडिंग, शीयर, पीलिंग, टियरिंग, लोड, रिलैक्सेशन, रेसिप्रोकेटिंग और अन्य स्थिर प्रदर्शन परीक्षण विश्लेषण अनुसंधान के लिए उपयोग की जाती है। यह मशीन स्वचालित रूप से REH, Rel, RP0.2, FM, RT0.5, RT0.6, RT0.65, RT0.7, RM, E और अन्य परीक्षण मापदंडों को प्राप्त कर सकती है। साथ ही, यह GB, ISO, DIN, ASTM, JIS और अन्य घरेलू एवं अंतर्राष्ट्रीय मानकों के अनुसार परीक्षण करती है और डेटा प्रदान करती है।
(1) मापन पैरामीटर
1. अधिकतम परीक्षण बल: 10 किलोनाइट्रोजन, 30 किलोनाइट्रोजन, 50 किलोनाइट्रोजन, 100 किलोनाइट्रोजन
(बल मापन सीमा को बढ़ाने के लिए अतिरिक्त सेंसर जोड़े जा सकते हैं)
2. सटीकता स्तर: 0.5 स्तर
3. परीक्षण बल मापन सीमा: 0.4% ~ 100%FS (पूर्ण पैमाना)
4. परीक्षण बल द्वारा दर्शाए गए मान में त्रुटि: दर्शाए गए मान में ±0.5% की त्रुटि हो सकती है।
5. परीक्षण बल का रिज़ॉल्यूशन: अधिकतम परीक्षण बल ±1/300000
पूरी प्रक्रिया गोपनीय नहीं है, और पूरा संकल्प अपरिवर्तित है।
6. विरूपण मापन सीमा: 0.2% ~ 100%FS
7. विरूपण मान त्रुटि: मान को ±0.5% के भीतर दर्शाएँ।
8. विरूपण रिज़ॉल्यूशन: अधिकतम विरूपण का 1/200000
प्रति 300,000 में 1 तक
9. विस्थापन त्रुटि: दर्शाए गए मान के ±0.5% के भीतर
10. विस्थापन रिज़ॉल्यूशन: 0.025μm
(2) नियंत्रण पैरामीटर
1. बल नियंत्रण दर समायोजन सीमा: 0.005 ~ 5%FS/S
2. बल नियंत्रण दर नियंत्रण परिशुद्धता:
दर < 0.05%FS/s, निर्धारित मान के ±2% के भीतर,
दर ≥0.05%FS/S, निर्धारित मान के ±0.5% के भीतर;
3. विरूपण दर समायोजन सीमा: 0.005 ~ 5%FS/S
4. विरूपण दर नियंत्रण परिशुद्धता:
दर < 0.05%FS/s, निर्धारित मान के ±2% के भीतर,
दर ≥0.05%FS/S, निर्धारित मान के ±0.5% के भीतर;
5. विस्थापन दर समायोजन सीमा: 0.001 ~ 500 मिमी/मिनट
6. विस्थापन दर नियंत्रण परिशुद्धता:
जब गति 0.5 मिमी/मिनट से कम हो, और निर्धारित मान के ±1% के भीतर हो,
जब गति ≥0.5 मिमी/मिनट हो, तो निर्धारित मान के ±0.2% के भीतर।
(3) अन्य पैरामीटर
1. प्रभावी परीक्षण चौड़ाई: 440 मिमी
2. प्रभावी खिंचाव स्ट्रोक: 610 मिमी (वेज़ स्ट्रेचिंग फिक्स्चर सहित, उपयोगकर्ता की मांग के अनुसार अनुकूलित किया जा सकता है)
3. बीम मूवमेंट स्ट्रोक: 970 मिमी
4. मुख्य आयाम (लंबाई × चौड़ाई × ऊंचाई): (820×620×1880) मिमी
5. होस्ट का वजन: लगभग 350 किलोग्राम
6. विद्युत आपूर्ति: 220V, 50Hz, 1KW
(1) यांत्रिक प्रक्रिया संरचना:
मुख्य ढांचा मुख्य रूप से आधार, दो स्थिर बीम, एक गतिशील बीम, चार स्तंभ और दो स्क्रू गैन्ट्री फ्रेम संरचना से बना है; संचरण और लोडिंग प्रणाली में एसी सर्वो मोटर और सिंक्रोनस गियर रिडक्शन डिवाइस का उपयोग किया गया है, जो उच्च परिशुद्धता वाले बॉल स्क्रू को घुमाता है, और फिर गतिशील बीम को चलाकर लोडिंग को पूरा करता है। मशीन का आकार सुंदर है, स्थिरता अच्छी है, कठोरता उच्च है, नियंत्रण परिशुद्धता उच्च है, कार्यक्षमता उच्च है, शोर कम है, ऊर्जा की बचत होती है और यह पर्यावरण के अनुकूल है।
नियंत्रण और मापन प्रणाली:
यह मशीन नियंत्रण और मापन के लिए उन्नत DSC-10 पूर्ण डिजिटल क्लोज्ड लूप नियंत्रण प्रणाली का उपयोग करती है, परीक्षण प्रक्रिया और परीक्षण वक्र के गतिशील प्रदर्शन और डेटा प्रसंस्करण के लिए कंप्यूटर का उपयोग करती है। परीक्षण समाप्त होने के बाद, डेटा विश्लेषण और संपादन के लिए ग्राफिक्स प्रोसेसिंग मॉड्यूल के माध्यम से वक्र को बड़ा किया जा सकता है, जिससे इसका प्रदर्शन अंतरराष्ट्रीय स्तर के उन्नत स्तर तक पहुंच जाता है।
1.Rविशेष विस्थापन, विरूपण और गति के लिए क्लोज्ड-लूप नियंत्रण को साकार करें।परीक्षण के दौरान, परीक्षण की गति और परीक्षण विधि को लचीले ढंग से बदला जा सकता है ताकि परीक्षण योजना को अधिक लचीला और अधिक ठोस बनाया जा सके;
2. बहुस्तरीय सुरक्षा: सॉफ्टवेयर और हार्डवेयर दो-स्तरीय सुरक्षा फ़ंक्शन के साथ, परीक्षण मशीन को ओवरलोड, ओवरकरंट, ओवरवोल्टेज, अंडरवोल्टेज, गति, सीमा और अन्य सुरक्षा सुरक्षा विधियों को प्राप्त किया जा सकता है;
3. उच्च गति 24-बिट ए/डी रूपांतरण चैनल, प्रभावी कोड रिज़ॉल्यूशन ± 1/300000 तक, आंतरिक और बाहरी गैर-वर्गीकरण प्राप्त करने के लिए, और समग्र रिज़ॉल्यूशन अपरिवर्तित रहता है;

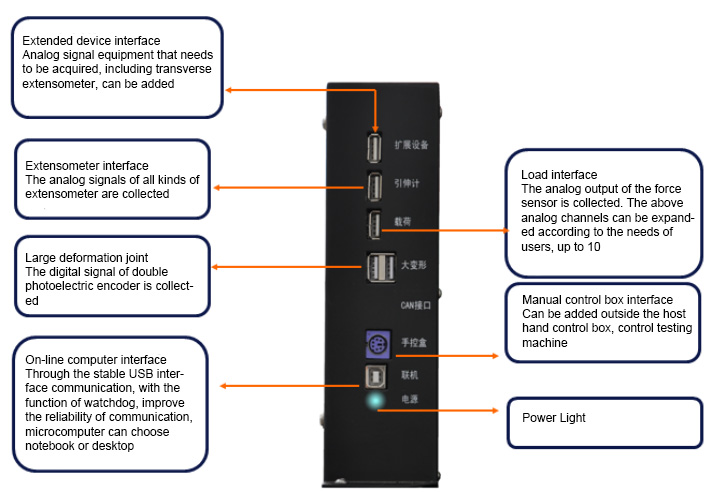

4. यूएसबी या सीरियल संचार के माध्यम से, डेटा संचरण स्थिर और विश्वसनीय होता है, और इसमें मजबूत हस्तक्षेप रोधी क्षमता होती है;
5. यह 3 पल्स सिग्नल कैप्चर चैनलों को अपनाता है (3 पल्स सिग्नल क्रमशः 1 विस्थापन सिग्नल और 2 बड़े विरूपण सिग्नल हैं), और प्रभावी पल्स की संख्या को चार गुना बढ़ाने के लिए सबसे उन्नत चौगुनी आवृत्ति तकनीक को अपनाता है, जिससे सिग्नल का रिज़ॉल्यूशन काफी बढ़ जाता है, और उच्चतम कैप्चर आवृत्ति 5 मेगाहर्ट्ज है;
6. वन-वे सर्वो मोटर डिजिटल ड्राइव सिग्नल, पीडब्ल्यूएम आउटपुट की उच्चतम आवृत्ति 5 मेगाहर्ट्ज है, न्यूनतम 0.01 हर्ट्ज है।
1. डीएससी-10 पूर्णतः डिजिटल क्लोज्ड-लूप नियंत्रण प्रणाली
डीएससी-10 पूर्ण डिजिटल क्लोज्ड लूप कंट्रोल सिस्टम हमारी कंपनी द्वारा विकसित परीक्षण मशीन का एक नई पीढ़ी का पेशेवर नियंत्रण प्रणाली है। इसमें सर्वो मोटर और मल्टी-चैनल डेटा अधिग्रहण और प्रसंस्करण मॉड्यूल के लिए सबसे उन्नत पेशेवर नियंत्रण चिप का उपयोग किया गया है, जो सिस्टम सैंपलिंग की स्थिरता और उच्च गति एवं प्रभावी नियंत्रण कार्यक्षमता सुनिश्चित करता है और सिस्टम की उन्नति को बढ़ावा देता है। सिस्टम डिज़ाइन में हार्डवेयर मॉड्यूल का उपयोग करके उत्पाद की स्थिरता और विश्वसनीयता सुनिश्चित करने का प्रयास किया गया है।
2. कुशल और पेशेवर नियंत्रण मंच
DSC एक स्वचालित नियंत्रण IC है, जो DSP और MCU का संयोजन है। यह DSP की तीव्र परिचालन गति और MCU की I/O पोर्ट को नियंत्रित करने की मजबूत क्षमता के लाभों को एकीकृत करता है, और इसका समग्र प्रदर्शन DSP या 32-बिट MCU से कहीं बेहतर है। इसमें PWM, QEI आदि जैसे हार्डवेयर मोटर नियंत्रण के लिए आवश्यक मॉड्यूल एकीकृत हैं। सिस्टम का मुख्य प्रदर्शन हार्डवेयर मॉड्यूल द्वारा पूरी तरह से सुनिश्चित किया जाता है, जो सिस्टम के सुरक्षित और स्थिर संचालन को सुनिश्चित करता है।
3. हार्डवेयर-आधारित समानांतर सैंपलिंग मोड
इस प्रणाली की एक और खासियत विशेष ASIC चिप का उपयोग है। ASIC चिप की मदद से, परीक्षण मशीन के प्रत्येक सेंसर के सिग्नल को सिंक्रोनस रूप से एकत्र किया जा सकता है, जिससे हम चीन में वास्तविक हार्डवेयर-आधारित समानांतर सैंपलिंग मोड को साकार करने वाले पहले व्यक्ति बन गए हैं, और अतीत में प्रत्येक सेंसर चैनल की टाइम-शेयरिंग सैंपलिंग के कारण होने वाली लोड और विरूपण असिंक्रोनसता की समस्या से बचा जा सकता है।
4. स्थिति पल्स सिग्नल का हार्डवेयर फ़िल्टरिंग फ़ंक्शन
फोटोइलेक्ट्रिक एनकोडर का स्थिति अधिग्रहण मॉड्यूल विशेष हार्डवेयर मॉड्यूल को अपनाता है, जिसमें अंतर्निर्मित 24-स्तरीय फ़िल्टर होता है, जो अधिग्रहित पल्स सिग्नल पर प्लास्टिक फ़िल्टरिंग करता है, जिससे स्थिति पल्स अधिग्रहण प्रणाली में हस्तक्षेप पल्स की घटना के कारण होने वाली त्रुटि गणना से बचा जा सकता है और स्थिति सटीकता को अधिक प्रभावी ढंग से सुनिश्चित किया जा सकता है, ताकि स्थिति पल्स अधिग्रहण प्रणाली स्थिर और विश्वसनीय रूप से काम कर सके।
5. Cकार्यों के अंतर्निहित कार्यान्वयन को नियंत्रित करें
समर्पित ASIC चिप आंतरिक हार्डवेयर मॉड्यूल से सैंपलिंग, कंडीशन मॉनिटरिंग और कई परिधीय, संचार आदि से संबंधित कार्यों को साझा करती है, जिससे DSC मुख्य रूप से PID गणना जैसे नियंत्रण कार्यों पर ध्यान केंद्रित कर सकता है। यह न केवल अधिक विश्वसनीय है, बल्कि नियंत्रण प्रतिक्रिया की गति भी तेज है, जिससे हमारा सिस्टम नियंत्रण पैनल के निचले भाग से PID समायोजन और नियंत्रण आउटपुट को पूरा कर लेता है। इस प्रकार, सिस्टम के निचले भाग में ही क्लोज्ड लूप नियंत्रण प्राप्त हो जाता है।
इसका यूजर इंटरफेस विंडोज सिस्टम को सपोर्ट करता है, इसमें रियल-टाइम कर्व डिस्प्ले और प्रोसेसिंग, ग्राफिक्स, मॉड्यूलर सॉफ्टवेयर संरचना, एमएस-एक्सेस डेटाबेस पर आधारित डेटा स्टोरेज और प्रोसेसिंग की सुविधा है, और इसे ऑफिस सॉफ्टवेयर से आसानी से कनेक्ट किया जा सकता है।
1. उपयोगकर्ता अधिकारों का पदानुक्रमित प्रबंधन मॉडल:
उपयोगकर्ता के लॉग इन करने के बाद, सिस्टम उसके अधिकार के अनुसार संबंधित ऑपरेशन फंक्शन मॉड्यूल खोलता है। सुपर एडमिनिस्ट्रेटर के पास सर्वोच्च अधिकार होता है, वह उपयोगकर्ता के अधिकार का प्रबंधन कर सकता है और विभिन्न ऑपरेटरों को अलग-अलग ऑपरेशन मॉड्यूल अधिकृत करने का अधिकार दे सकता है।
2. Hएक शक्तिशाली परीक्षण प्रबंधन फ़ंक्शन के रूप में, परीक्षण इकाई को किसी भी आवश्यकता के अनुसार सेट किया जा सकता है।
विभिन्न मानकों के अनुसार, संबंधित परीक्षण योजना के अनुरूप संपादन किया जा सकता है। परीक्षण के दौरान संबंधित परीक्षण योजना का चयन करने पर, मानक आवश्यकताओं के अनुसार परीक्षण पूरा किया जा सकता है और मानक आवश्यकताओं को पूरा करने वाली परीक्षण रिपोर्ट प्राप्त की जा सकती है। परीक्षण प्रक्रिया और उपकरण की स्थिति का वास्तविक समय में प्रदर्शन होता है, जैसे: उपकरण की कार्यशील स्थिति, प्रोग्राम नियंत्रण संचालन चरण, एक्सटेंसोमीटर स्विच पूरा हुआ या नहीं, आदि।
3. शक्तिशाली वक्र विश्लेषण फ़ंक्शन
लोड-डिफॉर्मेशन और लोड-टाइम जैसे कई कर्व्स को चुनकर एक या अधिक कर्व्स को रियल टाइम में प्रदर्शित किया जा सकता है। एक ही समूह के सैंपल कर्व सुपरपोज़िशन में अलग-अलग रंग कंट्रास्ट का उपयोग किया जा सकता है, ट्रैवर्स कर्व और टेस्ट कर्व का मनमाना स्थानीय आवर्धन विश्लेषण किया जा सकता है, और टेस्ट कर्व पर प्रदर्शित प्रत्येक फीचर पॉइंट को लेबल करने की सुविधा उपलब्ध है। कर्व पर तुलनात्मक विश्लेषण स्वचालित रूप से या मैन्युअल रूप से किया जा सकता है, और कर्व के फीचर पॉइंट्स को चिह्नित करके टेस्ट रिपोर्ट में प्रिंट किया जा सकता है।
4. दुर्घटना के कारण परीक्षण डेटा के नुकसान से बचने के लिए परीक्षण डेटा का स्वचालित भंडारण।
इसमें परीक्षण डेटा की फ़ज़ी क्वेरी की सुविधा है, जो विभिन्न स्थितियों के अनुसार पूर्ण परीक्षण डेटा और परिणामों को तेज़ी से खोज सकती है, जिससे परीक्षण परिणामों को पुनः प्राप्त किया जा सकता है। यह अलग-अलग समय या बैचों में किए गए समान परीक्षण योजना के डेटा को तुलनात्मक विश्लेषण के लिए भी खोल सकता है। डेटा बैकअप फ़ंक्शन पहले से संग्रहीत डेटा को अलग से सहेजने और देखने की सुविधा भी प्रदान करता है।
5. एमएस-एक्सेस डेटाबेस संग्रहण प्रारूप और सॉफ़्टवेयर विस्तार क्षमता
DSC-10LG सॉफ़्टवेयर का मूल आधार MS-Access डेटाबेस है, जो Office सॉफ़्टवेयर के साथ इंटरफ़ेस कर सकता है और रिपोर्ट को Word या Excel प्रारूप में संग्रहीत कर सकता है। इसके अतिरिक्त, मूल डेटा को खोला जा सकता है, उपयोगकर्ता डेटाबेस के माध्यम से मूल डेटा देख सकते हैं, जिससे सामग्री अनुसंधान में आसानी होती है और माप डेटा की प्रभावशीलता का पूरा लाभ उठाया जा सकता है।
6. एक्सटेंशन मीटर के साथ स्वचालित रूप से REH, REL, RP0.2, FM, RT0.5, RT0.6, RT0.65, RT0.7, RM, E और अन्य परीक्षण पैरामीटर प्राप्त किए जा सकते हैं, पैरामीटर स्वतंत्र रूप से सेट किए जा सकते हैं, और ग्राफ प्रिंट किया जा सकता है।
7. Cएक्सटेंसोमीटर फ़ंक्शन को हटाने के लिए उपज के बाद इसे सेट किया जा सकता है।
डीएससी-10एलजी सॉफ्टवेयर स्वचालित रूप से यह निर्धारित करता है कि नमूने की उपज समाप्त होने के बाद विरूपण को विस्थापन संग्रह में बदल दिया जाता है, और सूचना पट्टी में उपयोगकर्ता को याद दिलाता है कि "विरूपण स्विच समाप्त हो गया है, और एक्सटेंसोमीटर को हटाया जा सकता है"।
8. Aस्वचालित वापसी: चलती हुई बीम स्वचालित रूप से परीक्षण की प्रारंभिक स्थिति में वापस आ सकती है।
9. Aस्वचालित अंशांकन: जोड़े गए मानक मान के अनुसार भार और विस्तार को स्वचालित रूप से अंशांकित किया जा सकता है।
10. Rरेंज मोड: पूरी रेंज वर्गीकृत नहीं है
(1) मॉड्यूल इकाई: विभिन्न प्रकार के सहायक उपकरण लचीले विनिमय, मॉड्यूलर विद्युत हार्डवेयर कार्य विस्तार और रखरखाव को सुविधाजनक बनाने के लिए;
(2) स्वचालित स्विचिंग: परीक्षण बल और विरूपण के आकार के अनुसार परीक्षण वक्र स्वचालित परिवर्तन सीमा।
